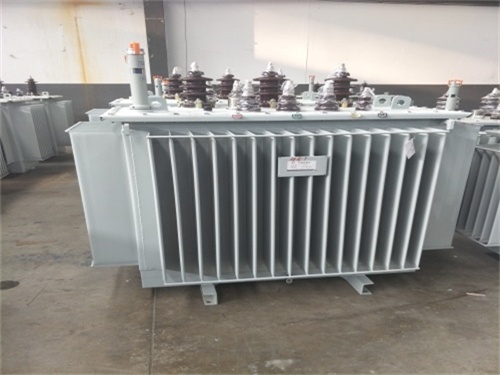

察哈尔右翼中315KVA油浸式变压器核心解析

　　一、技术特性与优势

　　高效节能设计

　　S11/S13系列：空载损耗较S9系列降低20%-35%，负载损耗降低10%-15%。例如，S11-察哈尔右翼中315KVA变压器空载损耗约480W，负载损耗约3650W;S13系列进一步优化，能效等级达一级标准。

　　铜芯材质：采用全铜绕组，导电性能优于铝芯，减少线损和发热，提高电能转换效率，延长使用寿命。

　　全密封结构

　　波纹油箱技术：通过油箱弹性膨胀补偿油体积变化，实现全密封，防止油泄漏和外界杂质进入，降低维护成本。

　　防护等级：通常达IP23，适应户外恶劣环境，减少灰尘和湿气侵入。

　　低噪音与强过载能力

　　噪音控制：运行噪音低至30-45dB(1米处)，符合居民区、医院等敏感场景要求。

　　过载能力：设计合理，可承受短期过载运行，适应负荷波动。

　　散热与温升控制

　　散热方式：采用油浸自冷或风冷设计，波纹片式散热器优化油流路径，降低温升。

　　温升限制：顶层油温一般不超过95℃，温升不超过45℃，确保长期稳定运行。

　　二、关键技术参数

　　三、典型应用场景

　　工业领域

　　适用于冶金、石化、纺织等行业的配电系统，承受多油污、化学物质等恶劣环境。

　　示例：某钢铁厂采用S13-315KVA变压器，负载率80%，年节电量约1.2万度，降低运营成本。

　　商业建筑

　　为大型商场、数据中心提供稳定电力，全密封结构减少火灾风险。

　　示例：某商业综合体采用315KVA变压器，配合低压补偿装置，功率因数提升至0.95以上。

　　新能源与基础设施

　　风电、光伏电站中作为升压或配电变压器，高效转换可再生能源。

　　示例：某风电场采用315KVA变压器，将风机输出电压升至35KV，减少输电损耗。

　　农业与民用

　　农村电网改造中替代老旧设备，提升供电质量。

　　示例：某村庄改造项目采用315KVA变压器，电压合格率从85%提升至99%。

　　四、选型与安装要点

　　选型依据

　　负载需求：根据更大负荷和过载能力选择容量，避免长期超负荷运行(建议负载率70%-80%)。

　　环境条件：高湿度或腐蚀性环境需选择防护等级更高的型号(如IP54)。

　　能效标准：优先选择符合GB20052一级能效的产品，长期节能效益显著。

　　安装要求

　　基础与通风：混凝土基础厚度≥300mm，散热片间距保持800mm以上检修通道，侧面离墙距离≥1.2米。

　　安全措施：吊装时吊绳夹角<60°，就位后立即安装临时接地线(截面≥25mm²)。

　　注油与密封：真空注油至油位计1/2处，静置72小时后进行耐压试验，确保无渗漏。

　　维护建议

　　日常检查：每2月清扫套管油污和尘埃，每半年检查油位、油色和渗漏情况。

　　定期测试：每年进行绝缘电阻测试(高压侧>20MΩ，低压侧>13MΩ)、直流电阻测试和变比测试。

　　油样分析：每3年取油样检测微水、耐压和色谱，监测绝缘老化情况。
